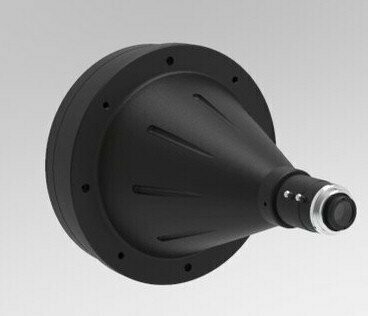

Mehrwinkel-Objektiv, OPT-CDF02

Mehrwinkel-Objektiv, OPT-CDF02

• Liefert gleichzeitig mehrere Ansichten (8) mit nur einer (C-Mount-) Kamera (Multiview)
• Großer, seitlicher Aufnahmewinkel von 45°
• Aufnahme hochauflösender Bilder
• Abbildung der Außenwände und der Oberseite eines Objekts sowie die Oberfläche von (zylindrischen) Innenflächen
• max. Sensorgröße: 2/3"
• max. Objektdurchmesser: 50mm
• Durchmesser Bildfeldgröße: 6,6mm
• Arbeitsabstand: 20 bis 45mm
• Blende, F#: 6 bis 16

Anwendungsfälle:

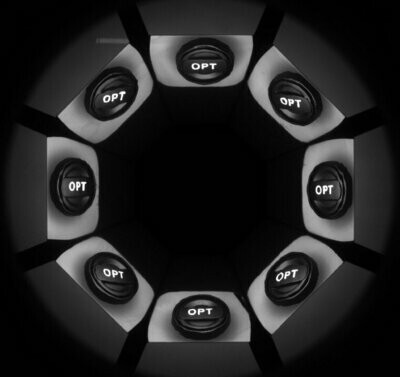

• Inspektion von Arzneimittelbehältern, Kunststoffkappen, Flaschenhälsen

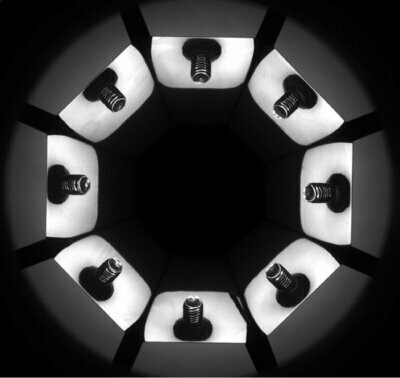

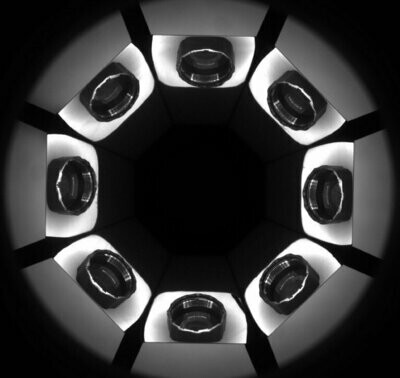

• Gewindeinspektion von Schrauben und Muttern

Downloads

• Datenblatt → pdf

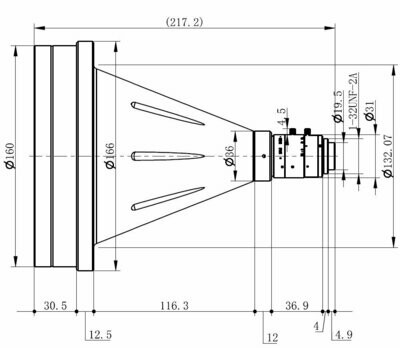

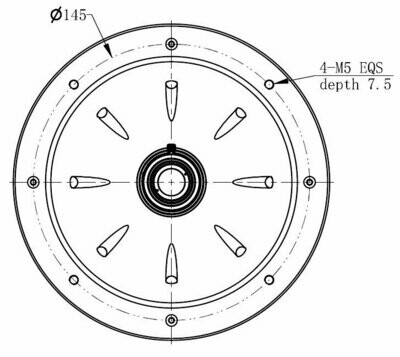

• Zeichnung → pdf
